گیربکس NMRV چیست؟ راهنمای کامل گیربکس حلزونی، انواع، کاربرد، نسبت تبدیل و نحوه انتخاب

گیربکس NMRV یکی از شناخته‌شده‌ترین انواع گیربکس‌های حلزونی است که در بسیاری از ماشین‌آلات و تجهیزات صنعتی برای کاهش سرعت، افزایش گشتاور و انتقال حرکت مورد استفاده قرار می‌گیرد. طراحی جمع‌وجور، امکان نصب در موقعیت‌های مختلف، تنوع سایز و نسبت‌های تبدیل و قابلیت اتصال به الکتروموتور باعث شده است گیربکس‌های حلزونی NMRV در کاربردهای مختلف صنعتی مورد توجه قرار بگیرند.

در بسیاری از تجهیزات صنعتی، الکتروموتور به‌تنهایی نمی‌تواند سرعت و گشتاور مورد نیاز دستگاه را تأمین کند. در چنین شرایطی، گیربکس بین موتور و دستگاه قرار می‌گیرد تا سرعت چرخش را کاهش داده و گشتاور خروجی را افزایش دهد.

NMRV یکی از انواع گیربکس‌های زاویه‌دار و حلزونی است که به دلیل ساختار خاص خود، در ماشین‌آلاتی مانند نوار نقاله، دستگاه‌های بسته‌بندی، ماشین‌آلات صنعتی، سیستم‌های انتقال مواد، میکسرها، تجهیزات کشاورزی و بسیاری از کاربردهای دیگر دیده می‌شود.

در این مقاله از تکنوسعدی، ساختار گیربکس NMRV، نحوه عملکرد، اجزای اصلی، نسبت تبدیل، گشتاور، سایزبندی، کاربردها، مزایا و محدودیت‌ها، انتخاب الکتروموتور، روغن‌کاری، نصب، نگهداری و نکات مهم خرید این گیربکس را بررسی می‌کنیم.

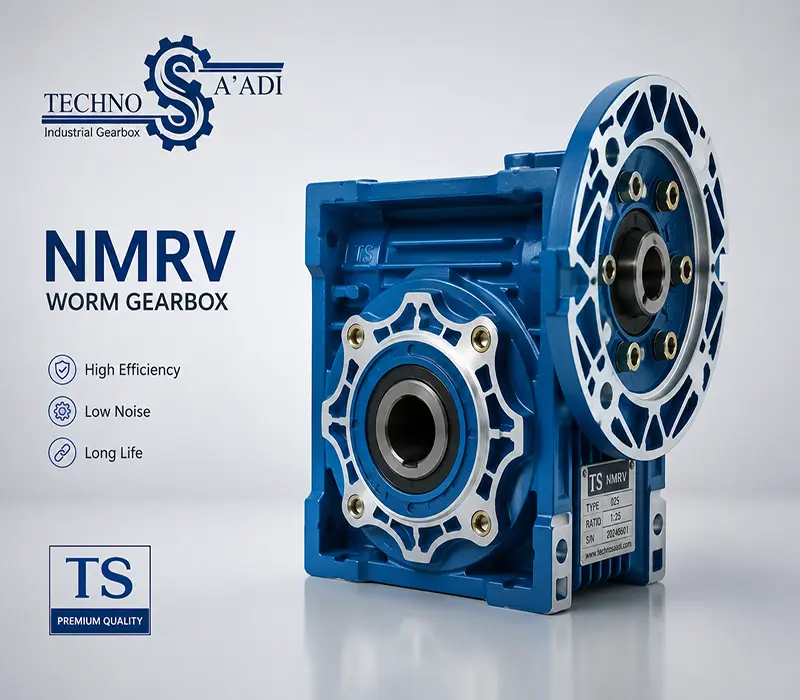

گیربکس NMRV چیست؟

گیربکس NMRV نوعی گیربکس حلزونی است که از یک مجموعه چرخ‌دنده حلزونی برای انتقال و کاهش سرعت استفاده می‌کند.

در ساختار معمول این گیربکس، یک شفت حلزون یا Worm به همراه چرخ حلزون یا Worm Wheel وظیفه انتقال حرکت را بر عهده دارند.

حرکت و سرعت بالای شفت ورودی از طریق مجموعه حلزونی به شفت خروجی منتقل می‌شود و در این فرآیند، سرعت کاهش و گشتاور افزایش پیدا می‌کند.

سری NMRV در محصولات برخی سازندگان، در اندازه‌ها و پیکربندی‌های مختلف ارائه می‌شود و امکان اتصال آن به موتورهای IEC یا ورودی‌های مختلف نیز وجود دارد. برای نمونه، مستندات رسمی Motovario خانواده NMRV و NMRVPOWER را در گروه گیربکس‌های حلزونی قرار می‌دهد.

به همین دلیل، وقتی از «گیربکس NMRV» صحبت می‌کنیم، منظور یک ساختار مشخص از گیربکس حلزونی است که در سایزها و نسبت‌های تبدیل مختلف تولید می‌شود.

«گیربکس معمولاً در کنار الکتروموتور برای کاهش دور و افزایش گشتاور مورد استفاده قرار می‌گیرد. برای آشنایی با انواع موتور و نکات انتخاب آن، راهنمای الکتروموتور صنعتی را مطالعه کنید.»

گیربکس حلزونی چگونه کار می‌کند؟

عملکرد گیربکس حلزونی بر پایه درگیری یک شفت حلزونی با چرخ‌دنده حلزونی است.

ابتدا الکتروموتور یا منبع محرک، شفت ورودی گیربکس را به حرکت درمی‌آورد. شفت ورودی دارای رزوه‌ای شبیه مارپیچ است که با دندانه‌های چرخ حلزون درگیر می‌شود.

با چرخش حلزون، چرخ‌دنده خروجی نیز شروع به چرخش می‌کند؛ اما تعداد دور خروجی نسبت به ورودی کمتر خواهد بود.

در نتیجه:

سرعت خروجی کاهش پیدا می‌کند و گشتاور خروجی افزایش می‌یابد.

مقدار این کاهش سرعت به نسبت تبدیل گیربکس بستگی دارد.

برای مثال، اگر سرعت ورودی ۱۴۰۰ دور در دقیقه باشد و نسبت تبدیل ۲۰:۱ باشد، سرعت تئوری خروجی در شرایط ایده‌آل حدود ۷۰ دور در دقیقه خواهد بود.

البته سرعت و گشتاور واقعی خروجی به راندمان، بار، شرایط کاری و مشخصات دقیق گیربکس نیز وابسته است.

چرا از گیربکس NMRV استفاده می‌شود؟

مهم‌ترین دلیل استفاده از گیربکس، تطبیق سرعت و گشتاور موتور با نیاز واقعی دستگاه است.

فرض کنید یک الکتروموتور با سرعت ۱۴۰۰ دور در دقیقه در اختیار داریم، اما دستگاه مورد نظر فقط به حدود ۷۰ دور در دقیقه نیاز دارد.

استفاده مستقیم از موتور باعث می‌شود سرعت دستگاه بسیار بیشتر از مقدار مورد نیاز باشد.

در این شرایط، گیربکس با نسبت تبدیل مناسب می‌تواند سرعت را کاهش داده و گشتاور بیشتری در اختیار خروجی قرار دهد.

به همین دلیل گیربکس‌های NMRV در بسیاری از سیستم‌های انتقال قدرت استفاده می‌شوند.

اجزای اصلی گیربکس NMRV

ساختار دقیق گیربکس با توجه به سازنده و مدل متفاوت است، اما اجزای اصلی یک گیربکس حلزونی معمولاً شامل بخش‌های زیر هستند.

پوسته یا بدنه

بدنه وظیفه نگهداری و محافظت از قطعات داخلی گیربکس را بر عهده دارد.

بدنه همچنین در دفع حرارت و حفظ موقعیت صحیح اجزای داخلی نقش دارد.

در مدل‌های مختلف، جنس و طراحی بدنه می‌تواند متفاوت باشد.

شفت حلزون

شفت حلزون یا Worm Shaft یکی از اصلی‌ترین اجزای گیربکس است.

این شفت از سمت ورودی حرکت را دریافت می‌کند و از طریق سطح مارپیچی خود، چرخ حلزون را به حرکت درمی‌آورد.

کیفیت ساخت شفت حلزون و دقت ماشین‌کاری آن تأثیر مستقیمی بر عملکرد، صدای کارکرد، دوام و راندمان گیربکس دارد.

چرخ حلزون

چرخ حلزون یا Worm Wheel بخش خروجی مجموعه دنده‌های حلزونی است.

این قطعه با شفت حلزون درگیر می‌شود و حرکت را به سمت خروجی منتقل می‌کند.

در گیربکس‌های حلزونی، جنس و ترکیب مواد چرخ حلزون و حلزون اهمیت زیادی دارد؛ زیرا سطح تماس و اصطکاک بین این دو قطعه قابل توجه است.

بلبرینگ‌ها

بلبرینگ‌ها وظیفه نگهداری شفت‌ها و کاهش اصطکاک چرخشی را بر عهده دارند.

خرابی بلبرینگ می‌تواند باعث ایجاد صدای غیرعادی، افزایش دما، لرزش و در نهایت آسیب به سایر قطعات گیربکس شود.

کاسه‌نمد و آب‌بندی

کاسه‌نمدها برای جلوگیری از خروج روانکار و همچنین جلوگیری از ورود آلودگی به داخل گیربکس استفاده می‌شوند.

در شرایط کاری نامناسب، حرارت زیاد، نصب نادرست یا فرسودگی، ممکن است آب‌بندی دچار مشکل شود.

شفت خروجی

شفت خروجی حرکت و گشتاور را به دستگاه منتقل می‌کند.

گیربکس‌های NMRV معمولاً با خروجی‌های مختلف، از جمله خروجی توخالی در بسیاری از پیکربندی‌ها، عرضه می‌شوند.

نوع خروجی باید متناسب با روش اتصال گیربکس به دستگاه انتخاب شود.

نسبت تبدیل گیربکس NMRV چیست؟

نسبت تبدیل یکی از مهم‌ترین مشخصات هنگام انتخاب گیربکس است.

نسبت تبدیل نشان می‌دهد سرعت ورودی چند برابر سرعت خروجی است.

به‌صورت ساده:

نسبت تبدیل = سرعت ورودی ÷ سرعت خروجی

برای مثال، اگر موتور با سرعت ۱۴۰۰ دور در دقیقه کار کند و خروجی گیربکس ۷۰ دور در دقیقه باشد:

نسبت تبدیل برابر با ۲۰ خواهد بود.

یعنی گیربکس تقریباً با نسبت ۲۰ به ۱ سرعت را کاهش داده است.

در کاتالوگ‌های سازندگان گیربکس‌های حلزونی، نسبت تبدیل یکی از پارامترهای اصلی انتخاب محصول است و در برخی سری‌ها دامنه وسیعی از نسبت‌ها ارائه می‌شود.

آیا نسبت تبدیل بیشتر همیشه بهتر است؟

خیر.

نسبت تبدیل باید بر اساس سرعت مورد نیاز دستگاه انتخاب شود.

اگر دستگاه به سرعت بسیار پایین نیاز داشته باشد، نسبت تبدیل بزرگ‌تر می‌تواند مناسب باشد؛ اما انتخاب نسبت بسیار بالا بدون توجه به گشتاور، راندمان، توان موتور و شرایط کاری می‌تواند انتخاب نامناسبی باشد.

بنابراین هنگام انتخاب NMRV نباید فقط به نسبت تبدیل توجه کرد.

گشتاور خروجی گیربکس NMRV چیست؟

گشتاور خروجی مشخص می‌کند گیربکس چه میزان نیروی چرخشی می‌تواند به دستگاه منتقل کند.

به‌صورت کلی، با کاهش سرعت، امکان افزایش گشتاور فراهم می‌شود؛ اما مقدار واقعی گشتاور قابل انتقال به راندمان، توان ورودی، نسبت تبدیل، سایز گیربکس و شرایط کاری بستگی دارد.

رابطه عمومی مورد استفاده برای محاسبه گشتاور از توان و سرعت به شکل زیر است:

M = 9550 × P / n

که در آن:

M = گشتاور بر حسب نیوتن‌متر

P = توان بر حسب کیلووات

n = سرعت بر حسب دور در دقیقه

در عمل برای انتخاب گیربکس باید گشتاور نامی، ضریب سرویس و شرایط بار نیز در نظر گرفته شوند. کاتالوگ‌های فنی سازندگان نیز روابط توان، سرعت، گشتاور و راندمان را در بخش انتخاب گیربکس ارائه می‌کنند.

راندمان گیربکس NMRV چیست؟

راندمان نشان می‌دهد چه مقدار از توان ورودی پس از عبور از گیربکس به توان خروجی تبدیل می‌شود.

در گیربکس حلزونی، به دلیل نوع تماس بین حلزون و چرخ حلزون، اصطکاک نقش مهمی در راندمان دارد.

راندمان به عوامل مختلفی مانند:

• نسبت تبدیل
• سرعت ورودی
• بار
• طراحی گیربکس
• روانکاری
• دمای کاری
• شرایط کارکرد

وابسته است.

بنابراین نمی‌توان یک عدد ثابت را برای تمام گیربکس‌های NMRV در نظر گرفت.

به عنوان نمونه، در مشخصات فنی یک گیربکس حلزونی Bonfiglioli، راندمان دینامیکی به‌عنوان یکی از مشخصات محصول ارائه شده است؛ بنابراین راندمان باید بر اساس مدل و شرایط مشخص همان گیربکس بررسی شود.

گیربکس NMRV چه سایزهایی دارد؟

گیربکس‌های NMRV در سایزهای مختلف تولید می‌شوند.

سایز گیربکس به ابعاد فیزیکی و ظرفیت انتقال قدرت و گشتاور آن مرتبط است.

انتخاب سایز نباید فقط بر اساس اندازه موتور انجام شود.

پارامترهایی مانند:

• توان ورودی
• گشتاور خروجی
• نسبت تبدیل
• سرعت ورودی
• نوع بار
• مدت زمان کارکرد
• تعداد استارت و توقف
• شرایط محیطی
• ضریب سرویس

باید بررسی شوند.

سازندگان معمولاً جدول‌های انتخاب و کاتالوگ‌های فنی را برای تطبیق این پارامترها ارائه می‌کنند. Motovario نیز برای سری‌های NMRV و VSF کاتالوگ‌های فنی و اسناد انتخاب و نگهداری ارائه کرده است.

«در بسیاری از کاربردها، کنترل سرعت الکتروموتور در کنار گیربکس اهمیت دارد؛ در این شرایط آشنایی با اینورتر صنعتی می‌تواند به انتخاب صحیح تجهیزات کمک کند.»

چگونه سایز مناسب گیربکس NMRV را انتخاب کنیم؟

انتخاب سایز مناسب یکی از مهم‌ترین مراحل خرید گیربکس است.

برای انتخاب صحیح بهتر است مراحل زیر طی شود:

مرحله اول: مشخص کردن توان موتور

ابتدا توان الکتروموتور را مشخص کنید.

مثلاً موتور ۰٫۷۵، ۱٫۱، ۱٫۵، ۲٫۲ یا ۳ کیلووات.

مرحله دوم: مشخص کردن سرعت ورودی

سرعت موتور را بررسی کنید.

موتورهای رایج صنعتی ممکن است سرعت‌هایی مانند ۷۵۰، ۱۰۰۰، ۱۵۰۰ یا ۳۰۰۰ دور در دقیقه داشته باشند.

مرحله سوم: تعیین سرعت خروجی

مشخص کنید دستگاه به چه سرعتی نیاز دارد.

مثلاً:

۷۰ دور در دقیقه

۵۰ دور در دقیقه

۳۰ دور در دقیقه

یا سرعتی متفاوت.

مرحله چهارم: محاسبه نسبت تبدیل

پس از مشخص شدن سرعت ورودی و خروجی، نسبت تبدیل تقریبی محاسبه می‌شود.

مثلاً:

۱۴۰۰ ÷ ۷۰ = ۲۰

بنابراین نسبت تبدیل حدود ۲۰:۱ خواهد بود.

مرحله پنجم: بررسی گشتاور

بعد از تعیین نسبت تبدیل، باید گشتاور مورد نیاز دستگاه و گشتاور قابل تحمل گیربکس بررسی شود.

مرحله ششم: بررسی ضریب سرویس

اگر دستگاه در شرایط سنگین، با استارت و توقف زیاد یا به‌صورت مداوم کار می‌کند، باید ضریب سرویس مناسب در نظر گرفته شود.

مرحله هفتم: انتخاب نوع خروجی و نصب

در نهایت باید مشخص شود گیربکس با چه روش مکانیکی به دستگاه متصل خواهد شد.

این موضوع نوع خروجی، فلنج، پایه و سایر متعلقات مورد نیاز را مشخص می‌کند.

ضریب سرویس گیربکس NMRV چیست؟

ضریب سرویس یا Service Factor یکی از پارامترهای مهم در انتخاب گیربکس است.

شرایط واقعی کار همیشه یکسان نیست.

برای مثال، دو دستگاه ممکن است هر دو از موتور ۲٫۲ کیلووات استفاده کنند، اما یکی از آنها چند ساعت در روز با بار یکنواخت کار کند و دیگری دائماً تحت بارهای ضربه‌ای و استارت‌های مکرر باشد.

در چنین شرایطی، گیربکس مورد استفاده باید متناسب با شرایط سخت‌تر انتخاب شود.

بنابراین توان موتور به‌تنهایی معیار کافی برای انتخاب گیربکس نیست.

کاتالوگ‌های فنی سازندگان گیربکس معمولاً بخش جداگانه‌ای را به Service Factor و شرایط انتخاب اختصاص می‌دهند.

گیربکس NMRV با چه الکتروموتوری استفاده می‌شود؟

گیربکس NMRV را می‌توان با الکتروموتور مناسب از نظر توان، سرعت، نوع اتصال و ابعاد مکانیکی ترکیب کرد.

یکی از پیکربندی‌های رایج، اتصال موتور استاندارد IEC از طریق فلنج یا آداپتور مناسب است.

برای انتخاب موتور باید موارد زیر بررسی شود:

• توان موتور
• دور موتور
• نوع برق
• ابعاد نصب
• قطر شفت
• فلنج
• شرایط کاری
• نیاز گشتاور

در برخی محصولات NMRV، سازنده امکان اتصال مستقیم یا غیرمستقیم به موتورهای استاندارد IEC را فراهم می‌کند. مستندات Motovario نیز برای محصولات NMRV اطلاعاتی درباره ورودی PAM و ابعاد موتور IEC ارائه می‌کنند.

کاربردهای گیربکس NMRV

گیربکس‌های حلزونی در طیف وسیعی از ماشین‌آلات کاربرد دارند.

برخی کاربردهای رایج عبارت‌اند از:

• نوار نقاله
• دستگاه‌های بسته‌بندی
• ماشین‌آلات تولیدی
• سیستم‌های انتقال مواد
• میکسرها
• ماشین‌آلات کشاورزی
• دستگاه‌های صنعتی
• سیستم‌های درب و بازکننده‌ها
• تجهیزات جابه‌جایی
• ماشین‌آلات سبک و نیمه‌سنگین

انتخاب گیربکس برای هر کاربرد باید بر اساس بار، سرعت، گشتاور، ساعات کار و شرایط محیطی انجام شود.

گیربکس NMRV برای نوار نقاله

یکی از کاربردهای شناخته‌شده گیربکس‌های حلزونی، استفاده در سیستم‌های انتقال مواد و نوار نقاله است.

در نوار نقاله معمولاً به سرعت پایین‌تر از سرعت موتور و گشتاور بالاتر نیاز است.

گیربکس با کاهش سرعت موتور، امکان تأمین سرعت مناسب برای حرکت تسمه یا زنجیر را فراهم می‌کند.

اما برای نوار نقاله‌های سنگین یا کاربردهایی با بار ضربه‌ای، باید ظرفیت گشتاور و ضریب سرویس با دقت بیشتری بررسی شود.

گیربکس NMRV برای میکسر

میکسرها ممکن است به گشتاور راه‌اندازی و کارکرد متفاوتی نسبت به بارهای یکنواخت نیاز داشته باشند.

بنابراین انتخاب گیربکس برای میکسر باید بر اساس نوع ماده، وزن، ویسکوزیته، سرعت چرخش و شرایط راه‌اندازی انجام شود.

در چنین کاربردهایی، انتخاب صرفاً بر اساس توان موتور می‌تواند کافی نباشد.

مزایای گیربکس NMRV

گیربکس‌های حلزونی NMRV در بسیاری از کاربردها مزایای قابل توجهی دارند.

طراحی جمع‌وجور

ساختار زاویه‌دار و ابعاد نسبتاً مناسب باعث می‌شود در بسیاری از ماشین‌آلات بتوان از این نوع گیربکس استفاده کرد.

تنوع نسبت تبدیل

وجود نسبت‌های تبدیل مختلف امکان تطبیق سرعت خروجی با نیاز دستگاه را فراهم می‌کند.

امکان نصب در موقعیت‌های مختلف

بسته به مدل و سازنده، گیربکس می‌تواند با آرایش‌ها و گزینه‌های مختلف نصب ارائه شود.

ساختار ساده

مکانیزم حلزونی نسبت به برخی ساختارهای پیچیده‌تر، طراحی ساده‌ای دارد.

مناسب برای بسیاری از کاربردهای عمومی

در کاربردهایی که سرعت پایین و گشتاور مناسب مورد نیاز است، گیربکس حلزونی می‌تواند گزینه مناسبی باشد.

معایب گیربکس NMRV

با وجود مزایای زیاد، گیربکس حلزونی برای همه کاربردها بهترین گزینه نیست.

مهم‌ترین محدودیت آن، راندمان پایین‌تر نسبت به برخی انواع گیربکس‌های دنده‌ای در بعضی نسبت‌ها و شرایط کاری است.

همچنین اصطکاک بین حلزون و چرخ حلزون باعث ایجاد گرما می‌شود.

بنابراین در کارکردهای مداوم، بار بالا و نسبت‌های خاص باید ظرفیت حرارتی گیربکس نیز بررسی شود.

در کاربردهایی که راندمان بسیار بالا و انتقال توان سنگین اهمیت دارد، ممکن است گیربکس‌های هلیکال یا هلیکال‌بیول گزینه مناسب‌تری باشند.

تفاوت گیربکس NMRV و گیربکس هلیکال

گیربکس NMRV از مکانیزم حلزونی استفاده می‌کند، در حالی که گیربکس هلیکال از چرخ‌دنده‌های هلیکال برای انتقال قدرت بهره می‌برد.

به‌صورت کلی، گیربکس‌های حلزونی برای بسیاری از کاربردهای عمومی، طراحی فشرده و نسبت‌های کاهش سرعت مناسب هستند.

در مقابل، گیربکس‌های هلیکال معمولاً در کاربردهایی که راندمان بالاتر، انتقال توان بیشتر و عملکرد مداوم اهمیت دارد، گزینه مناسبی محسوب می‌شوند.

انتخاب بین این دو باید بر اساس کاربرد واقعی انجام شود.

روغن گیربکس NMRV چیست؟

روانکاری یکی از مهم‌ترین عوامل در عملکرد گیربکس حلزونی است.

روغن وظیفه کاهش اصطکاک، انتقال حرارت و محافظت از سطوح درگیر را بر عهده دارد.

نوع روغن، ویسکوزیته و مقدار روغن باید مطابق دستورالعمل سازنده انتخاب شود.

برای برخی مدل‌های NMRV، سازندگان از روغن سنتتیک استفاده می‌کنند. برای نمونه، در اطلاعات فنی یکی از محصولات NMRV موتواریو، روانکاری با روغن سنتتیک ISO VG 320 ثبت شده است؛ اما این موضوع به معنای مناسب بودن همین روغن برای تمام مدل‌ها و تمام شرایط نیست و مشخصات مدل باید بررسی شود.

به همین دلیل هنگام تعویض روغن نباید فقط بر اساس نام «NMRV» روغن انتخاب کرد.

آیا گیربکس NMRV نیاز به تعویض روغن دارد؟

پاسخ به این سؤال به نوع گیربکس، روغن اولیه، شرایط کار و دستورالعمل سازنده بستگی دارد.

برخی گیربکس‌ها با روانکاری مادام‌العمر طراحی می‌شوند و برخی مدل‌ها یا شرایط کاری به بررسی و سرویس روغن نیاز دارند.

بنابراین نمی‌توان یک زمان ثابت مانند «هر ۶ ماه» یا «هر یک سال» را برای تمام NMRVها تعیین کرد.

دستورالعمل سازنده و شرایط واقعی کار باید مبنای برنامه نگهداری باشد.

Motovario برای گیربکس‌های خود دستورالعمل‌های رسمی استفاده و نگهداری ارائه می‌کند.

دمای گیربکس NMRV چقدر باید باشد؟

دمای کار گیربکس به عواملی مانند:

• بار
• سرعت ورودی
• نسبت تبدیل
• راندمان
• دمای محیط
• نوع روغن
• مدت زمان کار

وابسته است.

گرم شدن سطح گیربکس در حین کار لزوماً نشانه خرابی نیست.

اما افزایش غیرعادی و ناگهانی دما، به‌خصوص همراه با صدای زیاد، نشتی، کاهش عملکرد یا لرزش، می‌تواند نشانه وجود مشکل باشد.

در چنین شرایطی باید بار، روانکاری، نصب، بلبرینگ‌ها و وضعیت داخلی گیربکس بررسی شود.

علت صدای زیاد گیربکس NMRV چیست؟

صدای غیرعادی می‌تواند دلایل مختلفی داشته باشد.

از جمله:

• خرابی بلبرینگ
• روانکاری نامناسب
• کمبود روغن
• نصب نادرست
• ناهم‌محوری
• بار بیش از ظرفیت
• آسیب دنده‌ها
• شل بودن اتصالات

اگر صدای گیربکس به‌صورت ناگهانی افزایش پیدا کند، بهتر است دستگاه متوقف و علت بررسی شود.

علت داغ شدن گیربکس NMRV چیست؟

گرمای بیش از حد می‌تواند به دلایل مختلف ایجاد شود.

مهم‌ترین موارد عبارت‌اند از:

• اضافه‌بار
• کارکرد طولانی در شرایط سنگین
• نسبت تبدیل نامناسب
• روانکاری نامناسب
• دمای محیط بالا
• تهویه ناکافی
• نصب اشتباه
• اصطکاک داخلی غیرعادی

ادامه کار در دمای نامناسب می‌تواند باعث آسیب به روغن، آب‌بندی‌ها، بلبرینگ‌ها و سطوح دنده شود.

نکات مهم نصب گیربکس NMRV

نصب صحیح تأثیر زیادی بر طول عمر گیربکس دارد.

محل نصب باید استحکام کافی داشته باشد.

محورها باید تا حد امکان هم‌راستا باشند.

اتصال مکانیکی نباید باعث ایجاد بار اضافی روی شفت شود.

همچنین باید از ضربه مستقیم به شفت برای نصب قطعات خودداری کرد.

موقعیت نصب نیز باید مطابق پیکربندی مجاز سازنده باشد.

سازندگان معتبر برای گیربکس‌های خود دستورالعمل نصب و استفاده ارائه می‌کنند و این دستورالعمل باید قبل از راه‌اندازی مطالعه شود.

آیا گیربکس NMRV خودقفل‌شونده است؟

یکی از موضوعاتی که درباره گیربکس‌های حلزونی زیاد مطرح می‌شود، خاصیت خودقفل‌شوندگی است.

اما نباید تصور کرد که هر گیربکس NMRV در هر شرایطی و با هر نسبت تبدیلی کاملاً خودقفل‌شونده است.

خودقفل‌شوندگی به عواملی مانند هندسه حلزون، نسبت تبدیل، اصطکاک، روانکاری، بار و شرایط کاری بستگی دارد.

بنابراین اگر ایمنی بار اهمیت دارد، نباید صرفاً به خاصیت خودقفل‌شوندگی گیربکس تکیه کرد و باید سیستم ترمز یا راهکار ایمنی مناسب در نظر گرفته شود.

گیربکس NMRV برای بالابر مناسب است؟

این موضوع کاملاً به نوع بالابر، وزن بار، شرایط ایمنی، نسبت تبدیل، ضریب سرویس و طراحی سیستم بستگی دارد.

در کاربردهای بالابری، موضوع ایمنی بسیار مهم است و نباید صرفاً به گیربکس حلزونی به‌عنوان سیستم نگهدارنده بار اعتماد کرد.

برای چنین کاربردهایی باید از راهکارهای ایمنی و ترمز مناسب و تجهیزات تأییدشده برای کاربرد مربوط استفاده شود.

راهنمای خرید گیربکس NMRV

هنگام خرید گیربکس NMRV بهتر است اطلاعات زیر را از قبل مشخص کنید:

۱. توان موتور

مثلاً ۱٫۵ کیلووات یا ۲٫۲ کیلووات.

۲. سرعت موتور

مثلاً ۱۴۰۰ دور در دقیقه.

۳. سرعت خروجی مورد نیاز

مثلاً ۷۰ دور در دقیقه.

۴. نسبت تبدیل

بر اساس سرعت ورودی و خروجی.

۵. گشتاور مورد نیاز

بر اساس بار واقعی دستگاه.

۶. نوع بار

یعنی بار یکنواخت، ضربه‌ای، سنگین و غیره.

۷. ساعات کار

میزان کارکرد روزانه و تعداد دفعات روشن و خاموش شدن.

۸. نوع نصب

پایه‌دار، فلنج‌دار یا روش اتصال مورد نیاز.

۹. نوع شفت خروجی

توخالی یا توپر، بر اساس طراحی دستگاه.

۱۰. شرایط محیطی

دما، رطوبت، گردوغبار و سایر شرایط محیط.

با در اختیار داشتن این اطلاعات، انتخاب گیربکس بسیار دقیق‌تر خواهد بود.

جدول خلاصه پارامترهای مهم انتخاب NMRV

گیربکس NMRV را از کجا بخریم؟

برای خرید گیربکس NMRV بهتر است فقط به قیمت توجه نکنید.

مشخصات فنی، سایز، نسبت تبدیل، توان قابل تحمل، گشتاور خروجی، نوع روغن، نوع نصب و سازگاری با الکتروموتور باید بررسی شوند.

اگر بین چند مدل مردد هستید، ارائه اطلاعاتی مانند توان موتور، دور موتور، سرعت خروجی، نوع دستگاه و میزان کارکرد می‌تواند به انتخاب دقیق‌تر کمک کند.

در تکنوسعدی نیز می‌توانید برای بررسی مشخصات و انتخاب گیربکس مناسب با کاربرد خود، اطلاعات فنی دستگاه را در اختیار کارشناسان قرار دهید.

جمع‌بندی

گیربکس NMRV یکی از انواع پرکاربرد گیربکس‌های حلزونی است که برای کاهش سرعت و افزایش گشتاور در بسیاری از ماشین‌آلات صنعتی استفاده می‌شود.

ساختار ساده، طراحی فشرده، تنوع سایز و نسبت تبدیل و امکان استفاده در پیکربندی‌های مختلف باعث شده این گیربکس در بسیاری از کاربردهای صنعتی مورد استفاده قرار گیرد.

با این حال، انتخاب NMRV مناسب نباید فقط بر اساس توان موتور یا قیمت انجام شود.

توان موتور، سرعت ورودی، سرعت خروجی، نسبت تبدیل، گشتاور، ضریب سرویس، نوع بار، ساعات کار، نوع نصب، شرایط محیطی و مشخصات فنی سازنده همگی باید در انتخاب نهایی مورد توجه قرار گیرند.

همچنین روانکاری، نصب صحیح و نگهداری مناسب نقش مهمی در عملکرد و طول عمر گیربکس دارند.

اگر قصد خرید گیربکس NMRV دارید، ابتدا مشخصات واقعی دستگاه را تعیین کنید و سپس بر اساس کاتالوگ سازنده، مدل مناسب را انتخاب کنید.
